隆旅 PTL516S 數顯壓力傳感器憑借高精度、抗干擾的特點，廣泛用于液壓系統、氣動設備等工業場景。但在實際使用中，偶爾會出現 “通電后顯示屏無光亮、無信號輸出” 的問題，很多用戶會直接判定傳感器損壞，實則多數故障源于電源、接線或設備自身設置，結合 PTL516S 的型號特性按步驟排查，能高效解決問題。

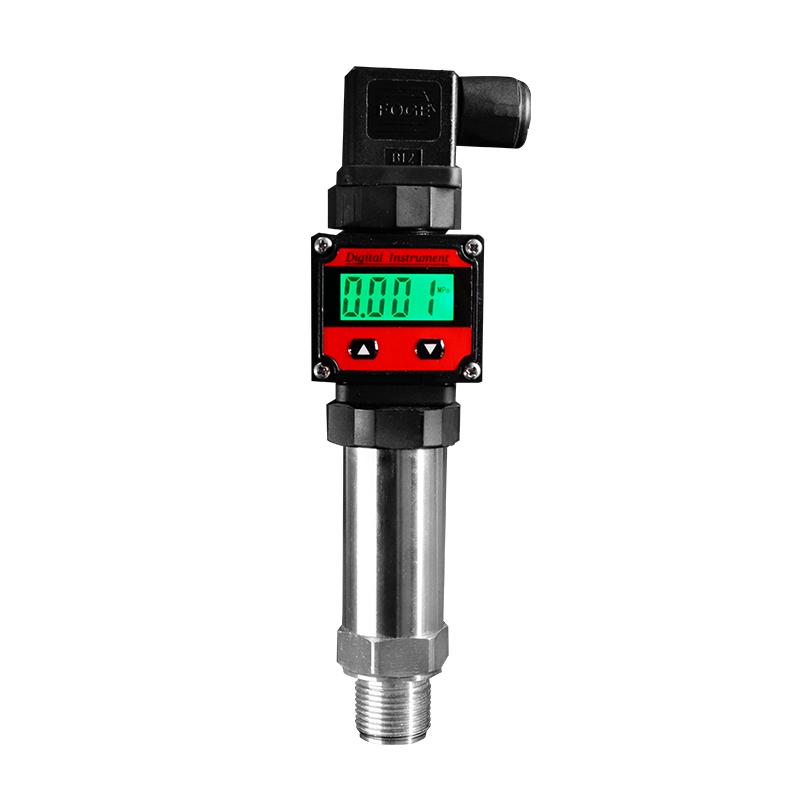

PTL516S數顯壓力傳感器
第一步：先查電源 —— 隆旅 PTL516S 的 “電壓要求” 與 “供電回路” 是核心 隆旅 PTL516S 作為工業級傳感器，對供電有明確要求，電源不匹配或供電回路異常是 “通電沒反應” 的首要原因，需重點檢查兩點： 隆旅 PTL516S 的標準供電為24V DC±10%（即 21.6V-26.4V），僅支持直流供電，若誤接 220V AC 市電，會瞬間燒毀內部電源模塊，導致傳感器完全無反應；若使用的直流電源電壓低于 21.6V，會觸發 PTL516S 的低電保護機制，顯示屏不亮且無信號輸出。 排查方法：用萬用表直流電壓檔，測量傳感器供電端子（PTL516S 標注 “DC+”“DC-”）的電壓，確保數值在 21.6V-26.4V 之間。若電壓波動較大（如低于 20V），需更換穩定的直流電源，建議選用隆旅配套的 LY-PW24-2A 穩壓電源，避免因供電不穩損傷傳感器。
隆旅 PTL516S 為三線制設計（電源、信號分開），需同時接入電源和信號接收設備（如 PLC、數顯表），但部分用戶會忽略 “電源回路需獨立完整” 的要求 —— 若僅接 “DC+” 而未接 “DC-”，或 “DC-” 未可靠接地，會導致供電回路斷路，傳感器無法通電。 排查方法：對照隆旅 PTL516S 產品手冊的接線圖，確認 “DC+” 接電源正極，“DC-” 接電源負極且可靠接地（接地電阻≤4Ω）；若連接 PLC，需確保 PLC 的電源負極與傳感器 “DC-” 共地，避免形成電位差導致供電異常。 第二步：再查接線 —— 隆旅 PTL516S “端子特性” 與 “線纜適配” 的細節誤區 隆旅 PTL516S 采用螺絲緊固式端子（型號標識為 “TB-3”），接線松動、線纜選型不當易導致通電無反應，這些細節常被忽視，需重點排查： 隆旅 PTL516S 的端子螺絲規格為 M3，需用扭矩螺絲刀按0.8N·m的扭矩緊固，若僅用手?jǐn)Q動（扭矩不足 0.3N?m），會導致導線與端子接觸不良，供電無法傳遞至內部電路；長期使用后，端子表面可能出現氧化層（呈暗褐色），會增大接觸電阻，阻斷電流傳輸。 排查方法：關閉電源后，用小螺絲刀重新緊固端子螺絲，確保導線無松動；若端子氧化，用細砂紙輕輕打磨端子表面，再用酒精棉片擦拭干凈，重新接線后可涂抹少量導電膏，提升接觸穩定性。
隆旅 PTL516S 的電源與信號線需分開敷設，且線纜需滿足 “絕緣性” 和 “抗干擾性” 要求：若使用劣質線纜（絕緣層厚度不足 0.5mm），會因絕緣破損導致電源短路，觸發傳感器內部 1A 保險絲熔斷；若線纜長度超 50 米卻未選用加粗線纜（如仍用 0.5mm2 線徑），會因電壓降過大導致供電不足。 排查方法：檢查線纜絕緣層是否完好，無開裂、老化；電源線纜建議選用 RVV 2×0.75mm2 銅芯線，信號線纜選用 RVVP 2×0.75mm2 屏蔽線（減少電磁干擾）；若懷疑保險絲熔斷，可拆開 PTL516S 的外殼（采用卡扣式設計，沿邊緣輕掰即可打開），更換同規格 1A/250V 玻璃管保險絲。 第三步：最后查設備本身 —— 隆旅 PTL516S “保護模式” 與 “硬件故障” 的判斷 若電源和接線均無問題，需聚焦 PTL516S 自身，結合其功能特性排查故障： 是否觸發 “過壓 / 過載保護”
隆旅 PTL516S 內置過壓保護電路，當供電電壓瞬間超過 30V（如電源波動），或測量壓力超額定量程的 150% 時，傳感器會自動進入保護模式，切斷顯示屏和信號輸出，表現為 “通電沒反應”。 排查方法：長按 PTL516S 側面的 “復位鍵”（標識 “RST”）6 秒，直至顯示屏短暫亮起并顯示 “CLEAR”，松開后傳感器重啟；重啟后若恢復正常，說明是保護模式觸發，后續需檢查電源穩定性和系統壓力是否超量程。 若上述排查均無效，可能是 PTL516S 內部硬件損壞（如電源模塊燒毀、顯示屏驅動電路故障），可通過 “替換測試” 驗證：將故障傳感器的接線端子與備用 PTL516S 的端子對應連接，若備用傳感器通電后正常顯示，說明原傳感器存在硬件故障，需聯系隆旅售后（提供設備出廠編號，位于傳感器外殼貼紙上）進行維修；若備用傳感器也無反應，則需檢查供電回路是否存在對地短路（如線纜外皮破損接觸設備外殼）。 案例：某機械廠隆旅 PTL516S 通電無反應的解決過程 某機械廠用隆旅 PTL516S 監測液壓站壓力，通電后顯示屏無任何反應，按上述步驟排查： 用萬用表測量供電電壓，顯示 23.8V（符合 21.6V-26.4V 范圍），排除電壓?jiǎn)栴}；
檢查接線時發現，端子螺絲僅用手?jǐn)Q了一圈，導線松動，重新緊固后通電仍無反應；
拆開傳感器外殼，發現內部 1A 保險絲已熔斷，更換保險絲后，檢查線纜，發現電源線纜絕緣層被液壓油腐蝕破損，導致短路；更換 RVV 2×0.75mm2 線纜后，傳感器通電正常，顯示屏顯示當前壓力值。
綜上，遇到隆旅 PTL516S 通電沒反應時，無需急于更換設備，按 “電源→接線→設備本身” 的順序排查，結合該型號的端子設計、保護功能等特性解決細節問題，多數故障可在半小時內解決，大幅降低維護成本。
